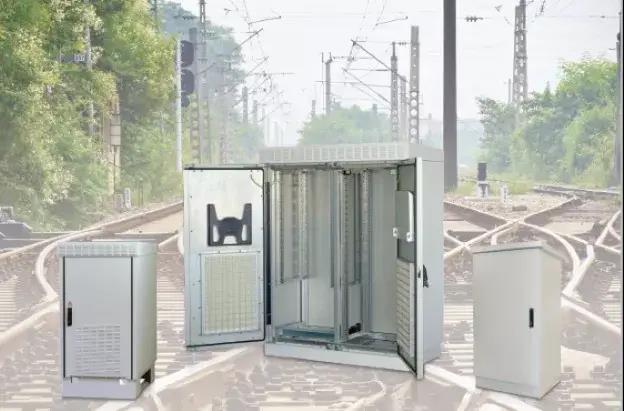

對于鐵路系統來說，最重要的是保障人員和設備的絕對安全，機車運行過程中出現的任何一點故障都可能帶來災難性的后果。實踐中這種安全和可靠需要軌旁的高精密電子電氣設備來實現 (例如無線電列車控制系統, 高速鐵路安全測量和評估系統, 乘客信息系統和綜合監控系統等)。 這些設備通常安裝在車站、道旁、平交道口等處, 需要電子機柜為其提供完善保護, 以免受外部嚴苛外部環境的侵擾。 盈凡電氣模塊化 (Modular) 室外機柜正是為此應用而生, 它支持靈活配置和定制,可確保精密電子設備在戶外平穩可靠的運行。經過完善測試和認證的加持, 可以全面滿足室外軌道交通的應用需求。
讓我們以一個實際案例淺析高精密電子設備的保護裝置 ( 模塊化電子機柜) 的需求:
隨著國內軌道交通的加快部署, 電子電氣設備及室外機柜的運行環境也日益復雜嚴峻. 不同于室內, 室外設備會面臨酷熱、寒冷、颶風, 雨水、灰塵鹽霧和人為破壞等諸多侵擾, 再加上行駛速度達300 km/h的高速列車會形成高強度周期性的風壓和振動, 室外機柜還必需遵循專門的鐵路標準和認證，例如沖擊、振動和EMC保護. 這些標準包括:
標準和認證
IEC 61969-3和 EN 50125-3的環境條件保護測試
EN 50125-3的抗沖擊和抗振性測試（距離軌道 1-3 M）
EN 60529測試，防護等級達到 IP55
IEC 61587-2和 IEC 61969-3測試，抗震性可達 BELLCORE ZONE 4
EN 50125-3的抗風性測試 (180 KM/H)
EN 1627和EN 1630測試， 防破壞測試
EN 50121電磁兼容性測試
IEC 61969-2 尺寸規范
IEC 60068-2-75、IEC 62262和IK 10 的碰撞/錘擊測試

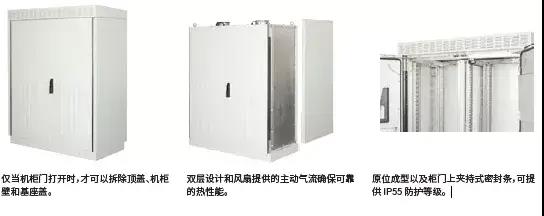

不同于室內專用設備機房, 戶外設備通常無專人值守, 因此要求機柜平臺提供高等級的安全防護和防侵入設置. 這些設置包括：
鋁制框架和雙層設計可提供一致完整的結構
防止故意破壞的把手和螺釘只能從內部接觸
加固設計包括鋁型材鉸鏈和集成角塊
戶外環境復雜多變, 部分情景安裝空間有限, 內部需要部署的設備又較室內環境更多, 因此要求機柜平臺支持靈活配置和改型. 這些定制選項需要包括：
該設計允許從各個側面接觸機柜
支持寬度范圍為 700-2000 mm，高度范圍為 1000-2100 mm，深度范圍為 500-1200 mm，增量為 50 mm
配件種類豐富，支持19” 機柜配件, 傳感器及環境監控模
隨著軌旁設備部署數量的增加以及技術的更新?lián)Q代, 相應的設備功耗也隨之上升. 如何在惡劣外界環境中保障電子設備的安全穩定，機柜平臺的散熱冷卻指標將是首要考慮的因素, 這些指標以及有關的措施包括:
被動冷卻（通過雙層設計優化熱性能）：
環境傳熱系數符合 IEN 61969-3 類別 1，無陽光照射：20W/K 到 24W/K
主動冷卻：（通過帶兩個 24 V 通風機和溫控器的通風套件優化散熱性能）：160 W/K，風流量 540 m3/h
提供 PWM控制風扇、和溫控器或者空調選項實現最佳冷卻性能
系統集成是簡化戶外設備現場安裝調試的重要措施, 可有效壓縮人工成本, 安裝調試開支并降低設備在現場集成的出錯概率. 因此需要設備供應商在工廠以機柜平臺為基礎集成盡可能多的設備及輔件, 這些工作包括：
集成電池、整流器、AC 面板, 匯流排, 傳感器, 空調, 加熱器，環境監控模塊等至機柜平臺
支持散熱仿真, 集成后的系統測試，可確保整套機柜平臺在出廠前即滿足特定應用要求，極大簡化現場安裝調試的工作流程和難度
盈凡電氣模塊化 (Modular) 室外機柜可以滿足以上提到的所有應用需求及指標. 隨著國產化平臺的落地，可以為客戶提供富有競爭力的價格/交付時間/定制化服務/售后保障. 再此之外, 盈凡電氣另有2款國產化 戶外機柜系列 ( COMLINE 以及 UNIBODY) 滿足更大范圍內的應用需求 ( 例如單層/雙層的產品選項，落地/抱桿/掛墻的產品選項… …
